네트워크 소개 03. OSI 7 Layer 모델

안녕하세요 bannavi입니다^ㅅ^

요즘 원인 불명의 어지러움으로 많이 고생중이어서ㅠ ㅠ 포스팅이 늦었네요

오늘은 OSI 7 Layer에 대해서 살펴보려고 합니다

바로 시작해보겠습니다













OSI 7 Layer이란?



정의 : 네트워크 프로토콜과 통신을 7계층으로 표현



목적 : 프로토콜을 기능별로 나누고 계층별로 구분

벤더간 호환성을 위한 표준 필요 -> 쉬운 접근성으로 기술의 발전



역사 : 1970년대 초 네트워크는 정부 또는 특정 벤더에서 독점 개발, 공개 형 모델 필요

1970년대 말 ISO(국제 표준화 기구)에 의해 관리

1984년 ISO 7498 릴리즈

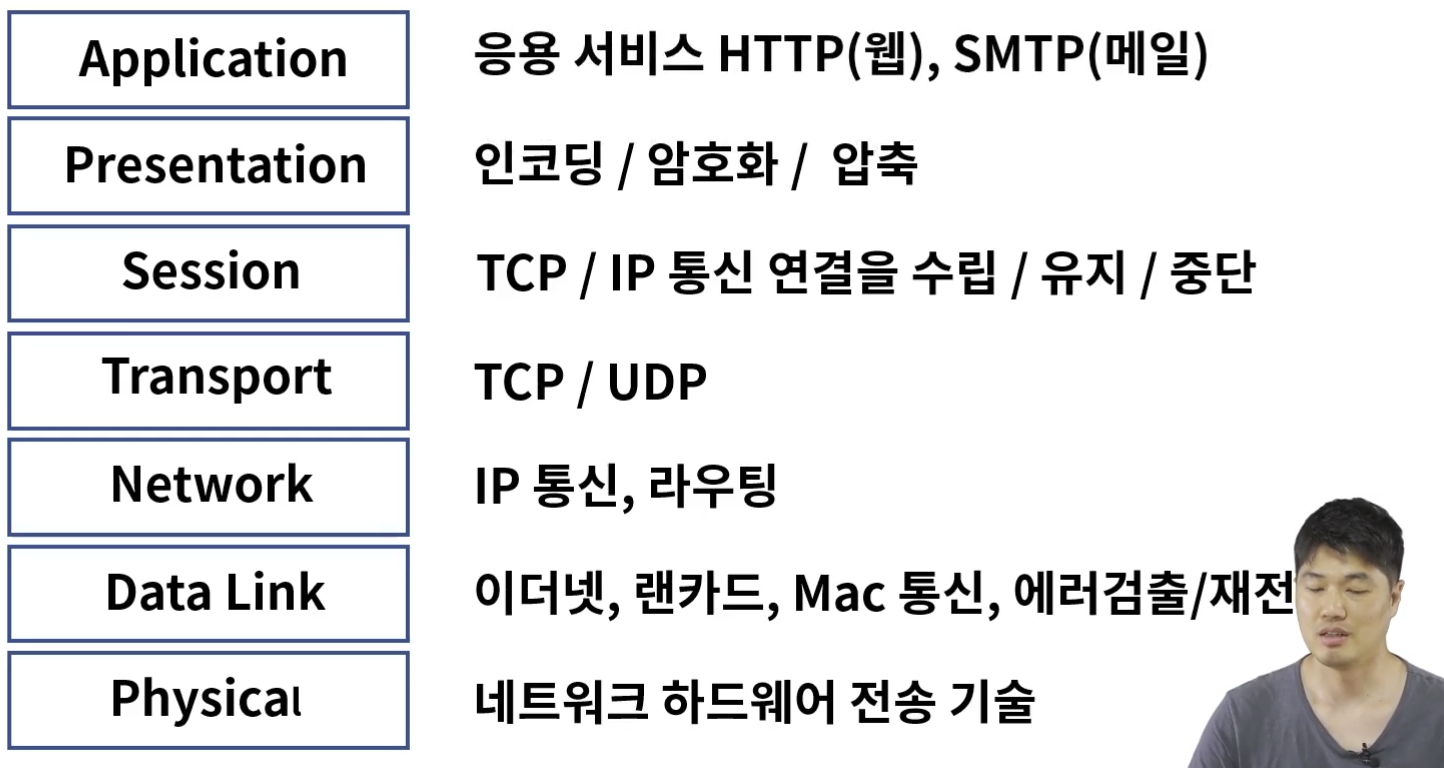

OSI 7 Layer 모델

아래로 갈수록 기계가 이해할 수 있는 언어

위로갈수록 사람이 이해할 수 있는 언어

Application

Presentation

Session

Transport

Network

Data Link

Physical



---

1 계층 - Physical

기능 : 장치와 통신 매체 사이의 비정형 데이터의 전송을 담당

디지털 bit(0&1)를 전기, 무선 또는 광 신호로 변환



전송되는 방법, 제어신호, 기계적 속성 등을 정의

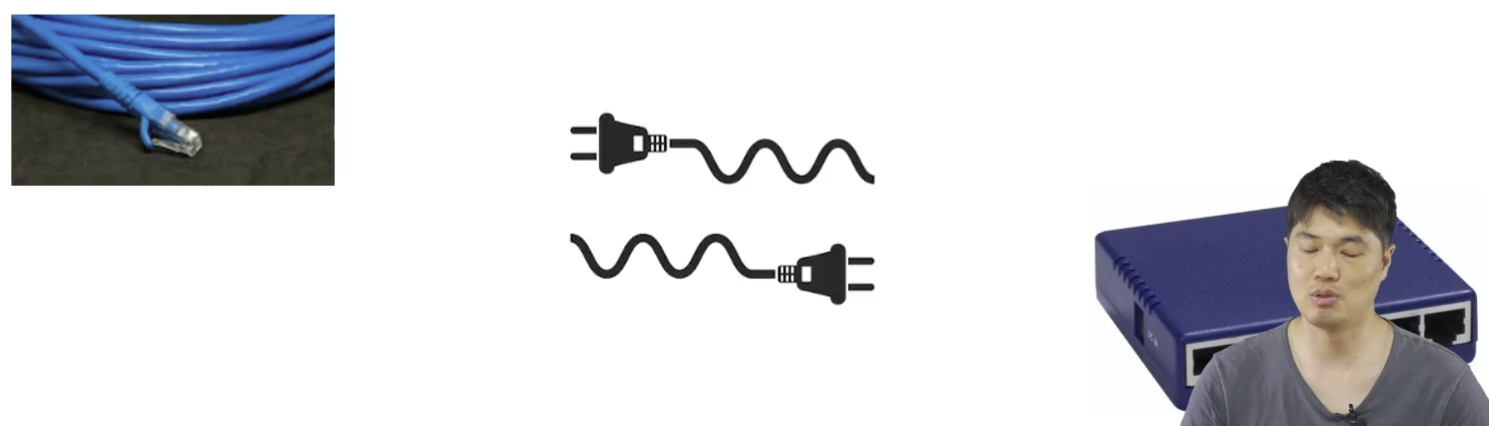

케이블, 인터페이스, 허브, 리피터 등이 이에 속함

---

2 계층 - Data Link

기능 : 동일 네트워크 내에서 데이터 전송, 링크를 통해서 연결을 설정하고 관리

물리계층에서 발생할 수 있는 오류를 감지하고 수정



IEEE802에서 정의

MAC(Media Access Control), LLC(Logical Link Control)

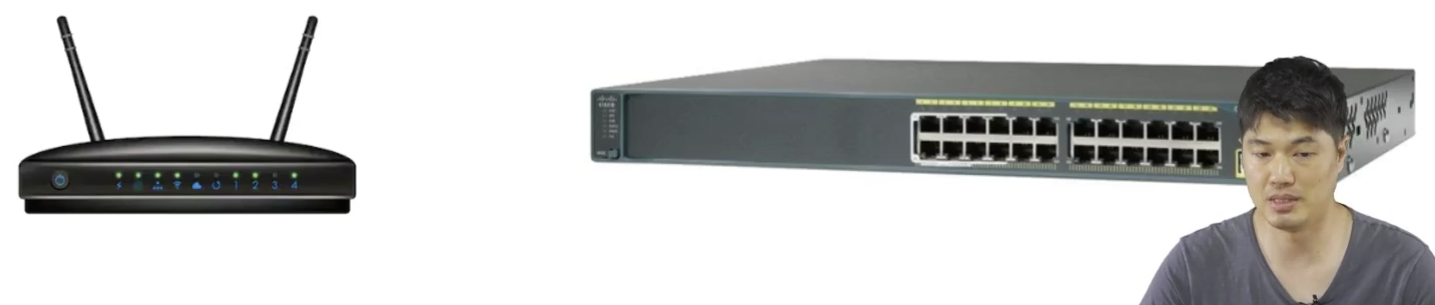

모뎀, 스위치

---

3 계층 - Network

기능 : 다른 네트워크로 데이터 전송, IP(Internet Protocol)주소로 통신



출발지 IP에서 목적지 IP로 데이터 통신 시 중간에서 라우팅 처리

데이터가 큰 경우 분할 및 전송 후 목적지에서 재 조립하여 메시지 구현

IP통신과 라우팅

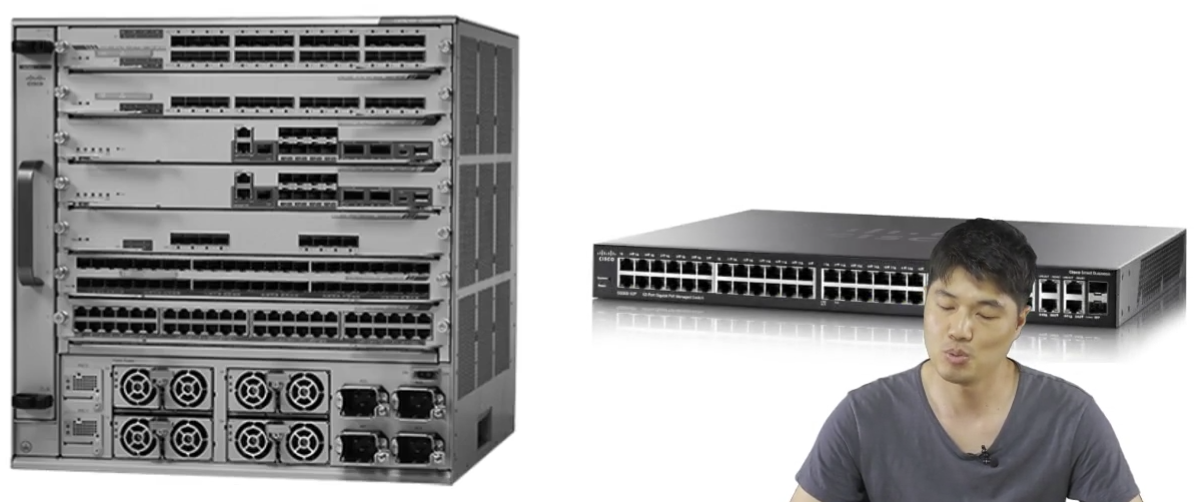

L3스위치, 라우터

---



4 계층 - Transport

기능 : 호스트 간의 데이터(서비스) 전송

오류 복구 및 흐름제어, 완벽한 데이터 전송을 보장

TCP/UDP

L4계층을 특정 하드웨어로 구분하기가 모호

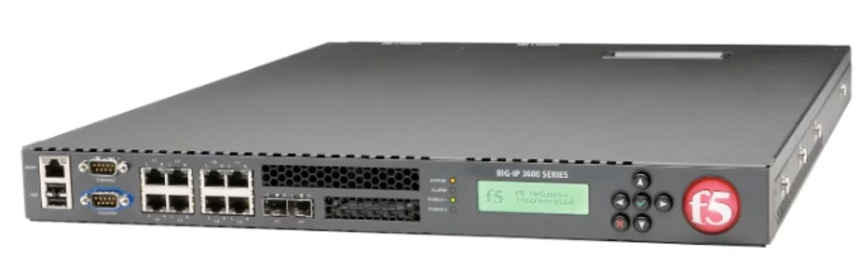

Port를 제어한다는 의미로 L4로드 밸런서가 있다





---

5 계층 - Session

기능 : 로컬 및 원격 애플리케이션 간의 IP / Port 연결을 관리

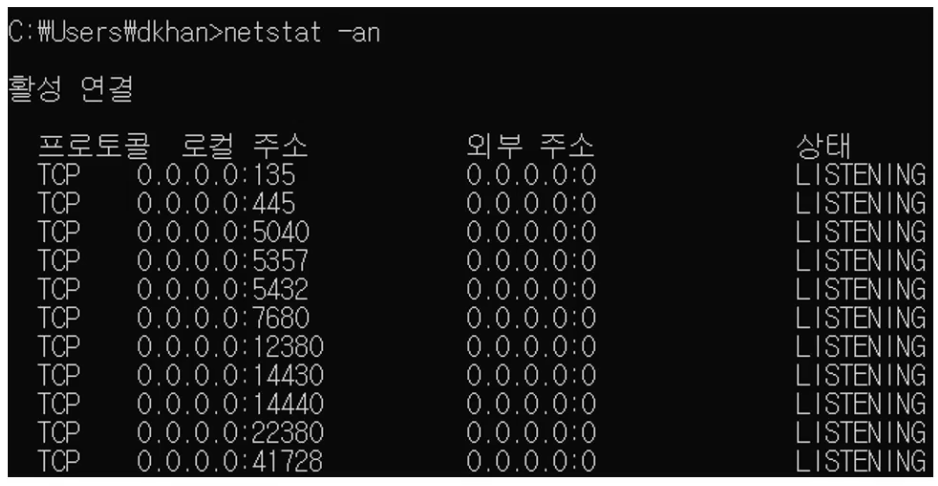

Session Table

---

6 계층 - Presentation

기능 : 사용자 프로그램과 네트워크 형식간에 데이터를 변환하여 표현과 독립성을 제공

인코딩, 디코딩, 암호화, 압축

ASCII, JPG, MPEG

---

7 계층 - Application

기능 : 사용자와 가장 밀접한 소프트웨어

이메일 서비스 SMTP, 또는 파일전송 FTP 등

---

Wrap up

1. OSI 7 Layer는 네트워크 프로토콜과 통신을 7 계층으로 표현한 표준 모델

2. 벤더간 호환성을 위해 표준 제정 -> 기술의 발전

3. 1970년대 말 ISO(국제 표준화 기구)에 의해 관리되었고 1984년에 ISO 7498 릴리즈

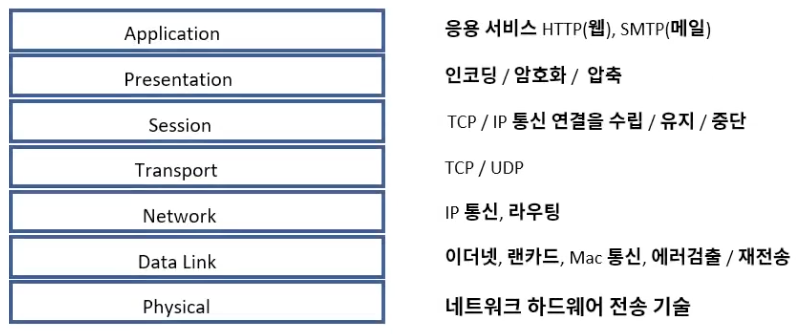

4. OSI Layer 7 계층 도식화
