물리 계층 03. UTP케이블과 Wi-Fi

안녕하세요 bannavi입니다^ㅅ^

오늘은 UTP케이블과 WiFi에 대해 공부해보도록 할거에요

바로 시작하겠습니다











---

UTP 케이블이란?



정의 :

Unshielded Twisted Pair, 주로 근거리 통신망(LAN)에서 사용되는 케이블.

이더넷 망 구성시 가장 많이 보게되는 케이블.

알렉산더 그레이엄 벨(전화기를 만든 사람)이 AT&T에서 발명

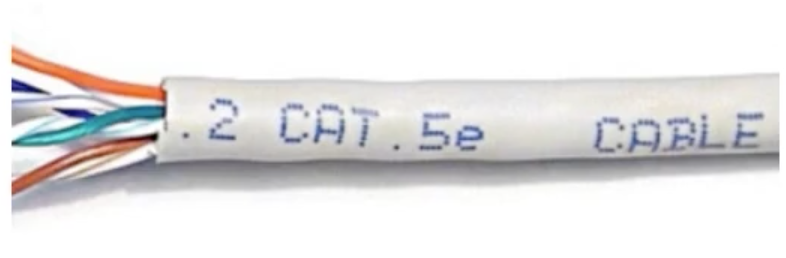

8가닥. 선들은 두개씩 pair로 꼬여져있음

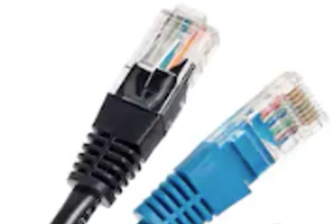

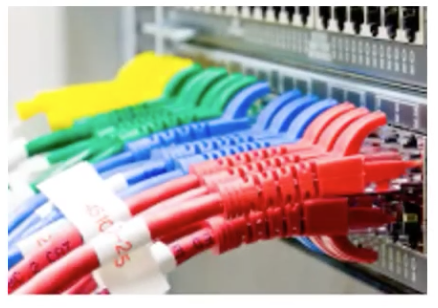

UTP가 실제로 장비에 연결된 모습





코드 배열



8P8C(8개의 Position, 8개의 Code)

8개의 선 배열에 따라 다이렉트 또는 크로스 케이블로 구성한다

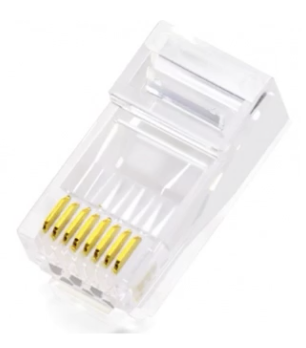

RJ-45라는 커넥터를 사용

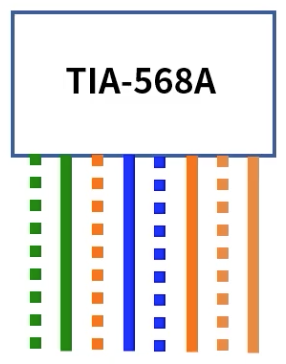

첫번째 배열을 TIA-568A라고 함.

선이 8가닥이 나오는데 일단 첫번째는 무조건 띠가 나옵니다. 그다음은 단색이 나오고요.

그래서 보통 색별로 외우는데 초초주파파주(마지막은 갈색이라 외우지 않았음) 이런식으로 외웁니다



두번째는 TIA-568B

동일하게 띠가 먼저 나오고요 주주초파파초 이런식으로 외웁니다

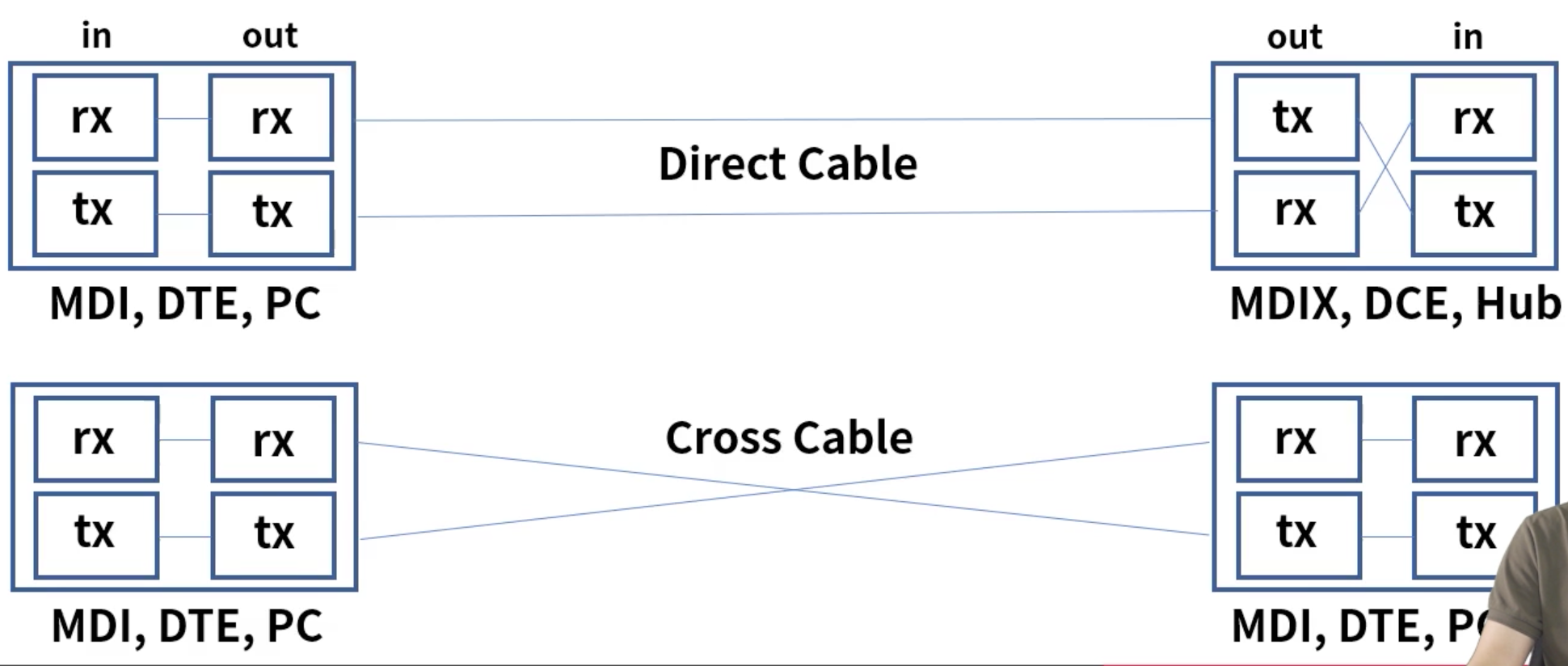

Direct Cable(568B - 568B) :

PC to Hub(PC와 Hub를 연결할때)-> DTE to DCE(DTE와 DCE를 연결할때)





Cross Cable(568A - 568B) :

PC to PC, Hub to Hub -> DTE to DTE, DCE to DCE





DTE란?

Data Terminal Equipment



DCE란?

데이터가 들어와도 뭔가 되돌려주지 않고 그대로 포워딩 시켜주는것

Data Communication Equipment



---



코드 배열

1. Standard

ISO/IEC 11801



Copper & Fiber 케이블 등을 정리

TIA-568

(Telecommunications Industry Association)

통신 제품 및 서비스를 위한 상업용 케이블 스펙을 정의



EIA-568

(Electronic Industries Alliance)

최초 통신 시스템 케이블링의 표준을 정의했고 이후 TIA로 이관





2. Auto MDI-X

(Automatic Medium Dependent Interface Crossover)

어떤 노드의 연결인지에 따라 다이렉트와 크로스 케이블을 선택 -> 불편

케이블 타입에 관계없이 노드 상호간 자동으로 통신이 가능하게 하는 기술

MDI 포트 -> DTE & MDIX 포트 -> DCE, 송신과 수신의 관계



Direct Cable과 Cross Cable의 쓰이는 용도가 다르며 이러한 기술이 불편하기때문에 Auto MDI-X라는 기술이 있다.



---

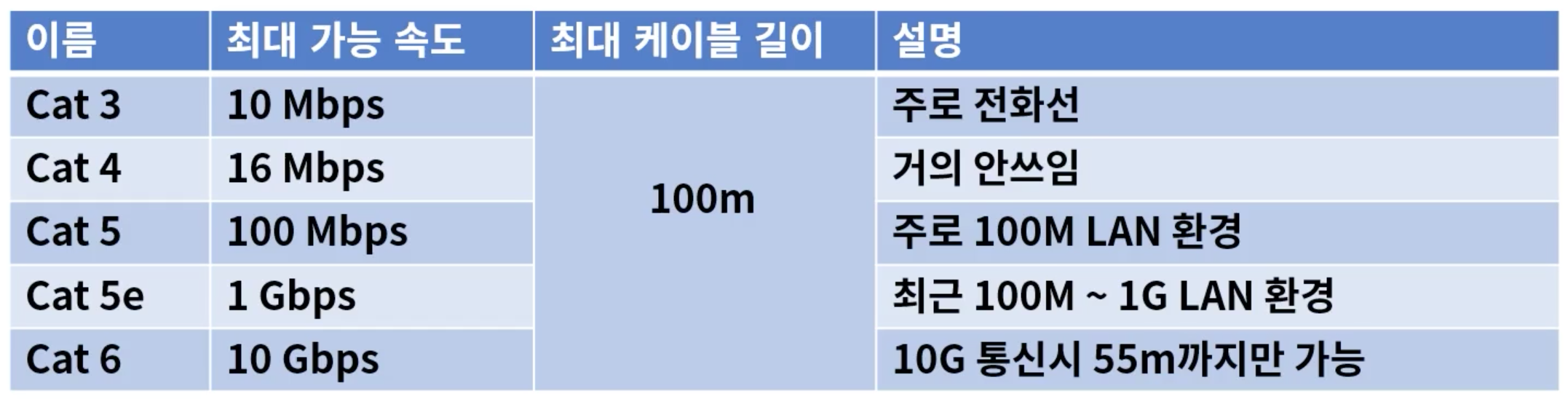

UTP 카테고리

정의 :

UTP케이블의 전송 가능한 대역폭을 기준으로 분류

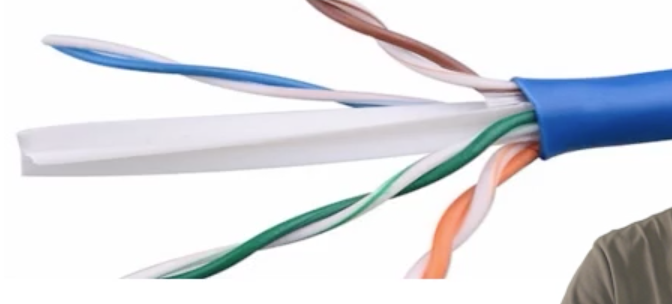

아래의 그림은 Cat6임.

중간에 심이 있고 단단, 견고한 느낌임





---

WiFi 란?

정의 : 비영리 기구인 Wi-Fi Aliance의 상표로 전자기기들이 무선랜에 연결할 수 있게 하는 기술



1999년 몇몇 회사들이 브랜드에 상관없이 무선 네트워킹 기술의 발전을 위해 협회 결성

2000년 Wi-Fi 용어 채택

수십개 나라에서 수백개 회사가 참여

802.11n Wi-Fi 4, 802.11ac Wi-Fi 5, 802.11ax Wi-Fi 6으로 불림





무선랜 구성

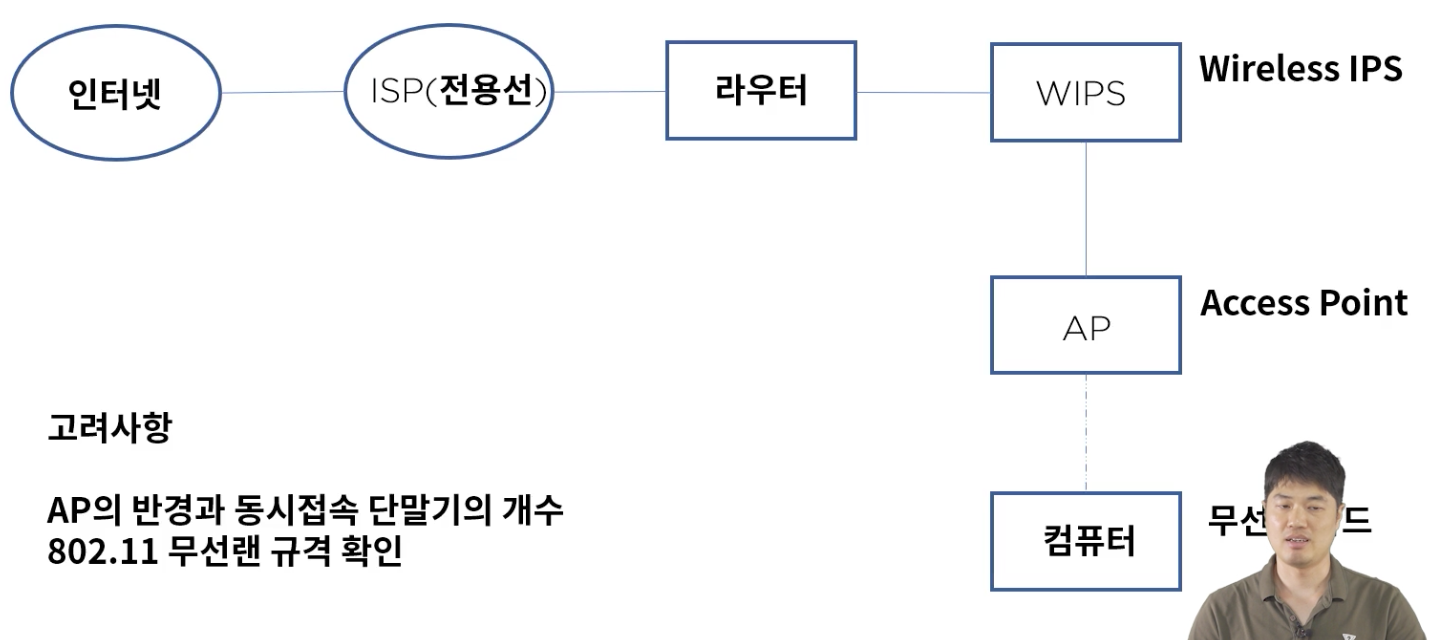

인터넷 - ISP - 라우터 - WIPS - AP - 컴퓨터

WIPS는 보안장비라고 생각하면 됨





무선랜을 구성할 때 고려사항

1. AP의 반경과 동시접속 단말기의 개수

2. 802.11 무선랜 규격 확인

---



Wrap up



1. UTP(Unshielded Twisted Pair), 주로 근거리 통신망(LAN)에서 사용되는 케이블

2. RJ-45 커넥터를 사용하며 TIA-568A & TIA-568B 배열을 통해서 다이렉트 & 크로스 케이블로 구분

3.  Auto MDI-X 케이블 타입에 관계없이 자동으로 통신이 가능한 기술

4. UTP는 회선 속도 및 쓰이는 용도에 따라서 분류된다.

5. Wi-Fi는 비영리 기구인 WiFi Aliance의 상표로 전자기기들이 무선랜에 연결할 수 있게 하는 기술

6. Wi-Fi 비영리 기구인 Wi-Fi Aliance의 상표로 전자기기들이 무선랜에 연결할 수 있게 하는 기술

7. 무선랜 구성시 WIPS(보안), AP(무선 Hub)가 필요, AP 반경과 동시접속 단말의 수를 고려해야 한다.
